سوله تیرورقی دوقلو  دارای جرثقیل 5 تن به دهانه 20 و طول 60 و 30 مترر

 موقعیت جغرافیایی پروژه

 سلیمانیه عراق

 کاربری

 تولیدی

 نوع سازه

 فلزی تیرورقی

 شیب سقف

 بیست درصد

 نوع سقف سوله

 پوشش سبک با ایرانیت

 وزن کل سازه

 130 تن

 سیستم باربر جانبی

 جهت عرضی: قاب خمشی متوسط

 جهت طولی: قاب ساختمانی ساده به همراه مهاربند همگرای معمولی

 آیین‌نامه‌های مورد استفاده

 ۱- مبحث ششم مقررات ملی ساختمان برای بارگذاری سوله

 ۲- مبحث هفتم مقررات ملی ساختمان برای طراحی فونداسیون

 ۳- مبحث دهم مقررات ملی ساختمان برای طراحی سوله و اتصالات

 ۴- استاندارد ۲۸۰۰ ویرایش چهارم برای طراحی سوله در برابر زلزله

 ۵- آیین نامه AISC-360 آمریکا برای طراحی سوله در نرم‌افزار

 روش تحلیل

 روش تحلیل مستقیم مرتبه دوم

 نوع اتصالات

 پیچی

 روش طراحی

  ASD (تنش مجاز)

 نرم‌افزار طراحی

  SAP2000 -SAFE2016

 شرح پروژه

• این مجتمع به زیربنای ساخت 1920 مترمربع می‌باشد.

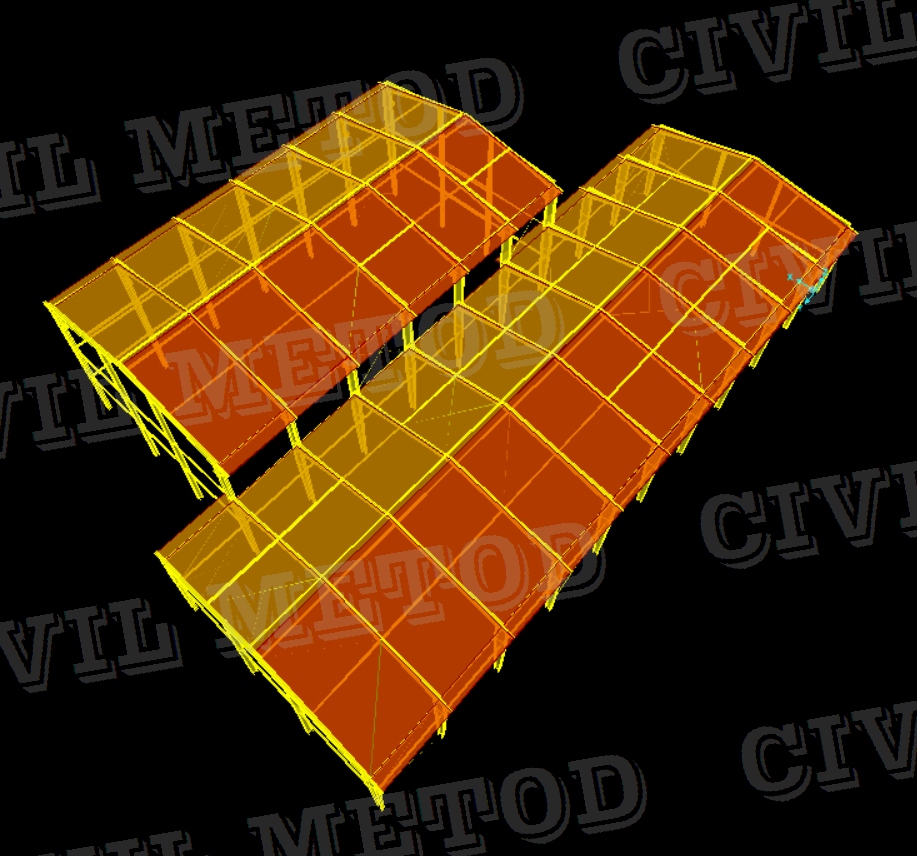

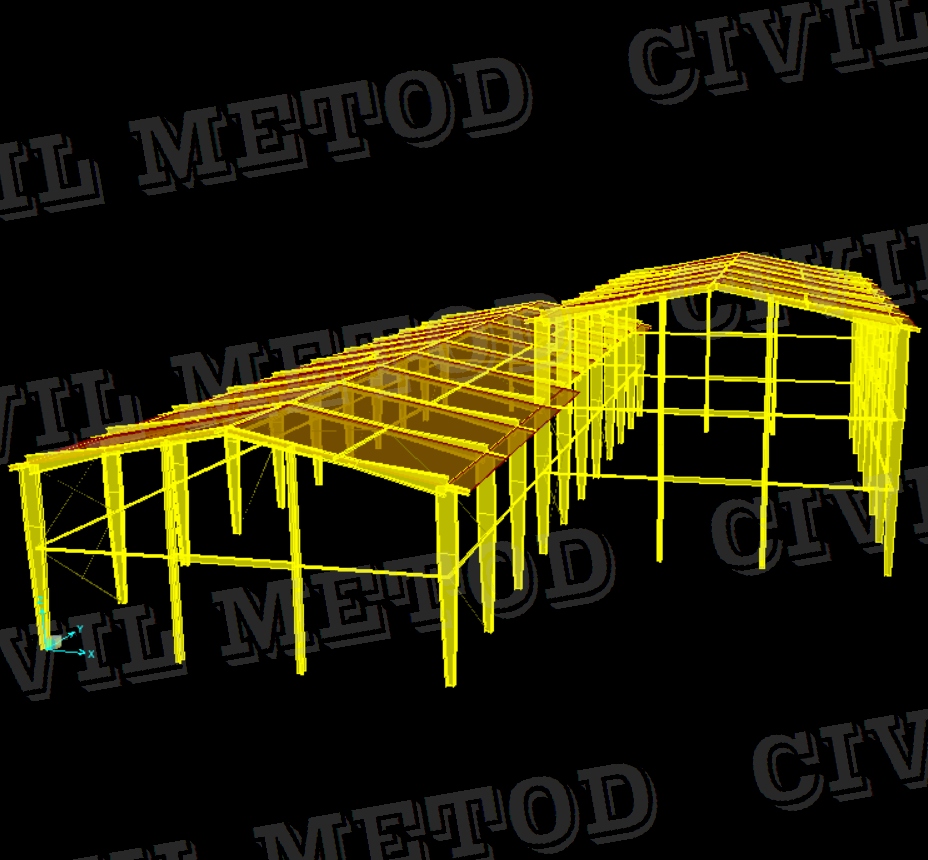

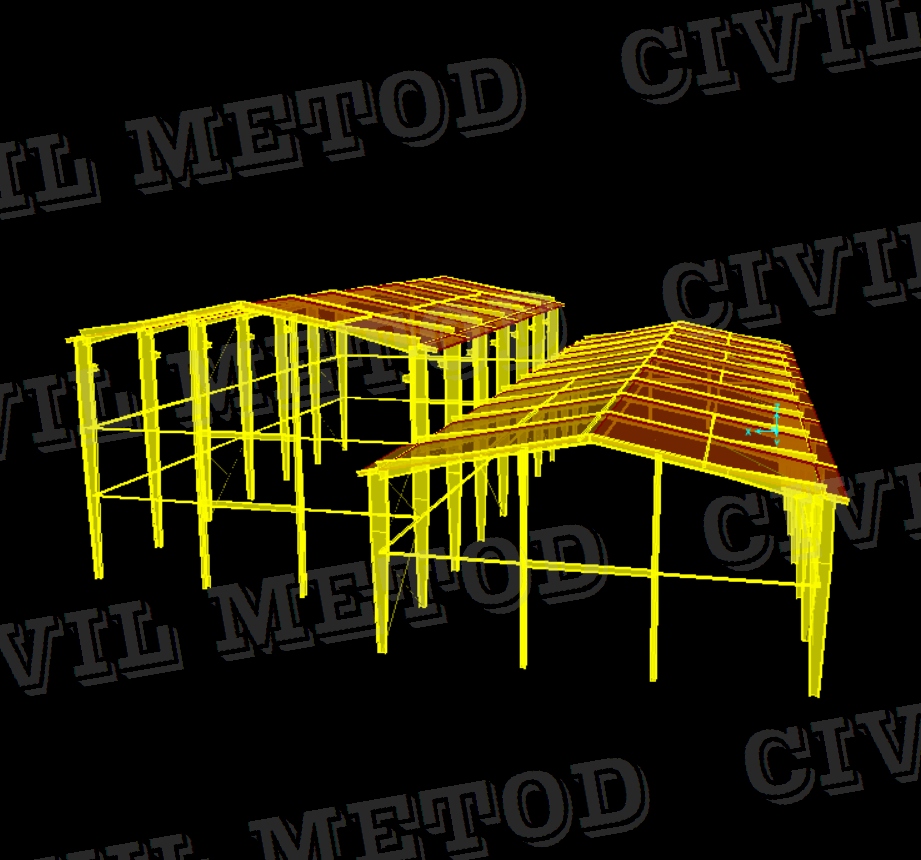

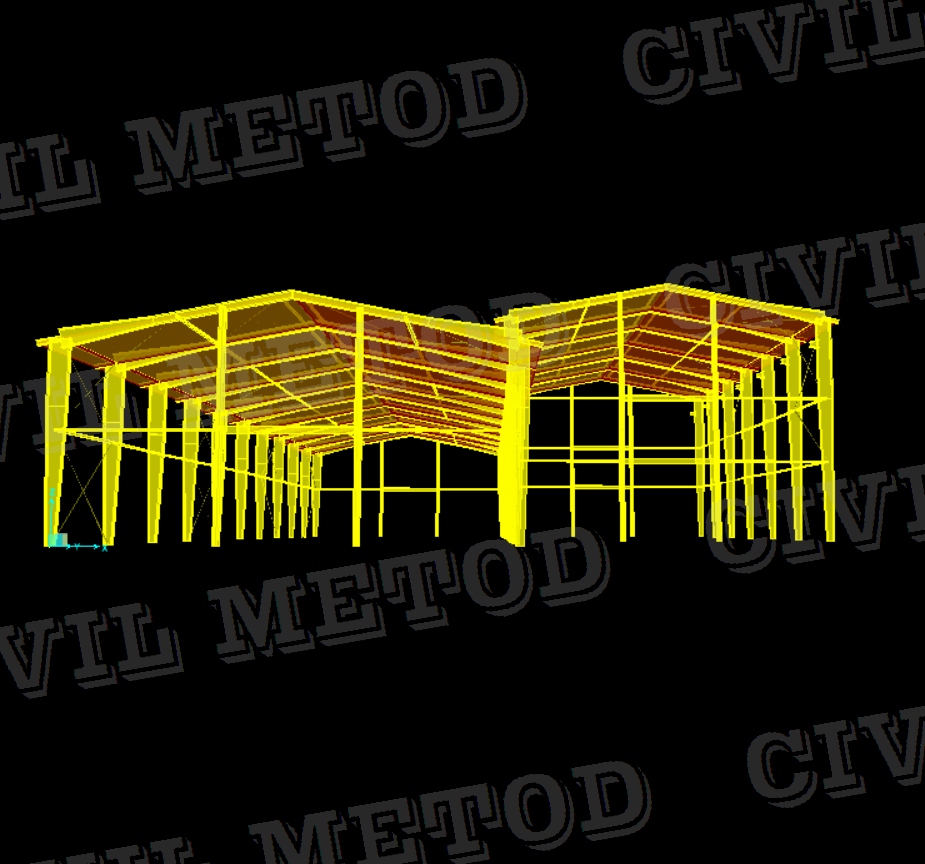

• سوله دوقلو به ابعاد 20در60 به ارتفاع 9 متر و 20در36 به ارتفاع 14 متر می‌باشد.

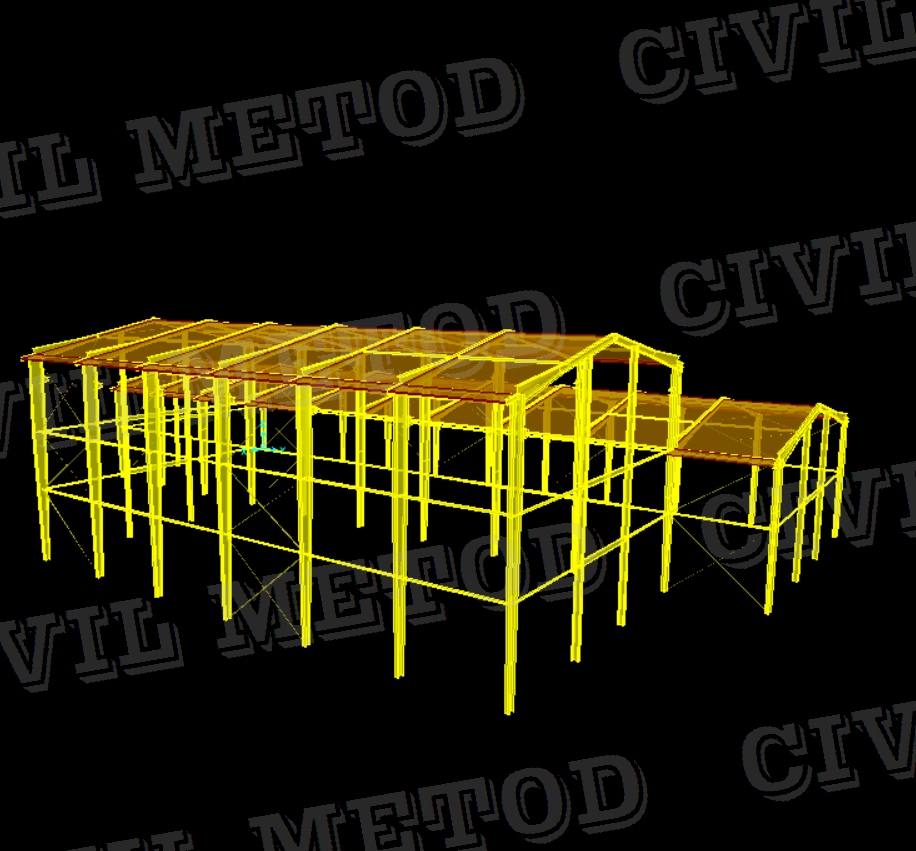

• سوله با ارتفاع 14 متر دارای یک کرین (جرثقیل) سقفی به ظرفیت 5 تن در ارتفاع 12.5 متری می‌باشد که‌ بصورت دستک در مدل، طراحی و بارگذاری شده است.
•  باتوجه‌ به اینکه سوله برای کشور عراق می‌باشد، اتصالات بصورت پیچی مدل و طراحی شده تا بعد از ساخت در محل بتوان به راحتی نصب کرد.
• فولاد مصرفی از نوع S235 با مقاومت fy=240Mpa می باشد.
• پیچهای مصرفی از نوع پرمقاومت M 8/8 با تنش نهایی 8000kg/cm² می باشد.
• به دلیل تشابه آب و هوایی منطقه سلیمانیه با کرمان، مقدار بار برف ۱k‌‌N/m کرمان لحاظ شده است.
• سرعت باد 130 کیلومتر بر ساعت برای طراحی در نظر گرفته شده است.

 کنترل‌های انجام‌شده

۱ - خیز بلندمدت و افتادگی

 ۲- تغییرمکان جانبی نسبی تحت هر دوبار جانبی زلزله و باد

 ۳- ارتعاش سازه

 4- لرزش در سقف عرشه‌فولادی
