ساختمان فولادی ۷ طبقه با سقف عرشه فولادی و مقاطع نوردشده

 موقعیت جغرافیایی پروژه

 گیلان- بندر کیاشهر

 کاربری

 مسکونی

 ابعاد سازه

 عرض:10.25 متر

 طول:12.45 متر

 ارتفاع: 21.55 متر

 نوع سازه

 فلزی با مهاربند

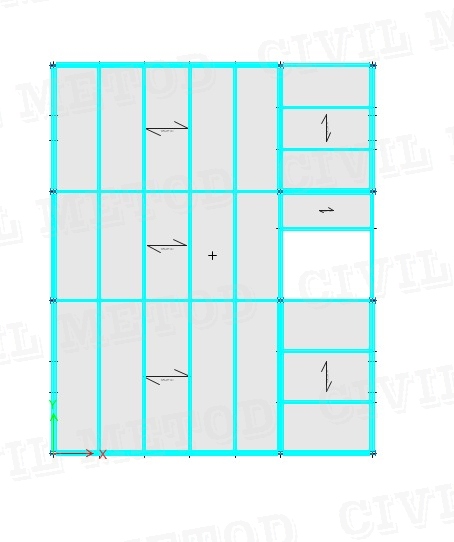

 نوع سقف طبقات

 عرشه فولادی

 نوع مقاطع

 نورد شده- تیرآهن و ناودانی

 وزن سازه

 45 کیلوگرم در هر مترمربع

 سیستم باربر جانبی

 جهت عرضی: قاب ساختمانی ساده به همراه مهاربند همگرای ویژه

 جهت طولی: قاب ساختمانی ساده به همراه مهاربند واگرای ویژه

 آیین نامه های مورد استفاده

 ۱- مبحث ششم مقررات ملی ساختمان برای بارگذاری سازه

 ۲- مبحث هفتم مقررات ملی ساختمان برای طراحی فونداسیون

 ۳- مبحث دهم مقررات ملی ساختمان برای طراحی سازه فولادی و اتصالات

 ۴- استاندارد ۲۸۰۰ ویرایش چهارم برای طراحی ساختمان در برابر زلزله

 ۵- آیین نامه AISC-360 امریکا برای طراحی ساختمان در نرم افزار

 روش تحلیل

 روش تحلیل مستقیم مرتبه دوم – استاتیکی معادل

 نوع اتصالات

 جوشی

 روش طراحی

 سازه:LRFD    (مقاومت حدی)

 فونداسیون: ASD(تنش مجاز)

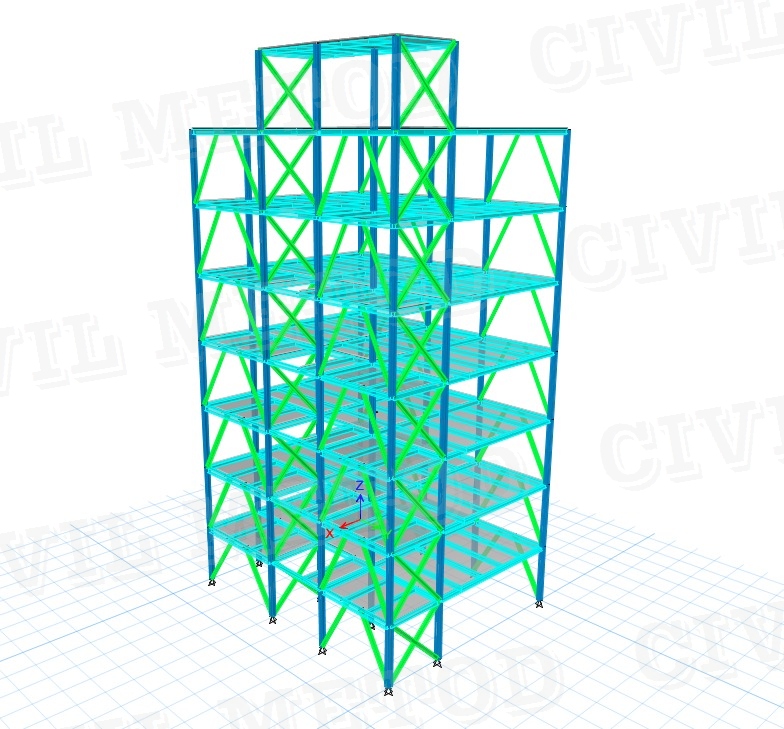

 نرم افزار طراحی

ETABS2015-SAFE2016

 شرح پروژه

•  پروژه حاضر مربوط به طراحی یک ساختمان فولادی با کاربری مسکونی در کیاشهر استان گیلان می باشد.
•  خاک منطقه: تیپ III
•  مقاومت خاک زیر پی: 1.5 کیلوگرم بر سانتی متر مربع
•  با توجه به محل ساخت: پهنه با خطر نسبی زیاد
•  ضریب اهمیت ساختمان: 1
•  ضریب رفتار ساختمان در جهت عرضی(مهاربند همگرای ویژه): 5.5
•  و در جهت طولی(مهاربند واگرای ویژه با رفتار برشی تیر پیوند): 7
•  نکته حایز اهمیت در طراحی این پروژه, وزن آن است که بر اساس طراحی مقاومت حدی و با استفاده از مقاطع   تیرآهن نورد شده, 45 کیلوگرم در هر مترمربع به دست آمده است.
•  جهت دسترسی به فایل های محاسباتی این ساختمان از طریق لینک های ارتباطی با ما تماس بگیرید.

 کنترل های انجام شده

 ۱- کنترل نامنظمی هندسی در پلان

 ۲- کنترل نامنظمی پیچشی

 ۳- کنترل نامنظمی در ارتفاع (کنترل طبقه نرم)

 4-کنترل نسبت مقاومت خمشی ستون به تیر

 5- کنترل مهاربند تحت فشار

 6- کنترل دوره تناوب و دریفت

 7- کنترل لنگر واژگونی
