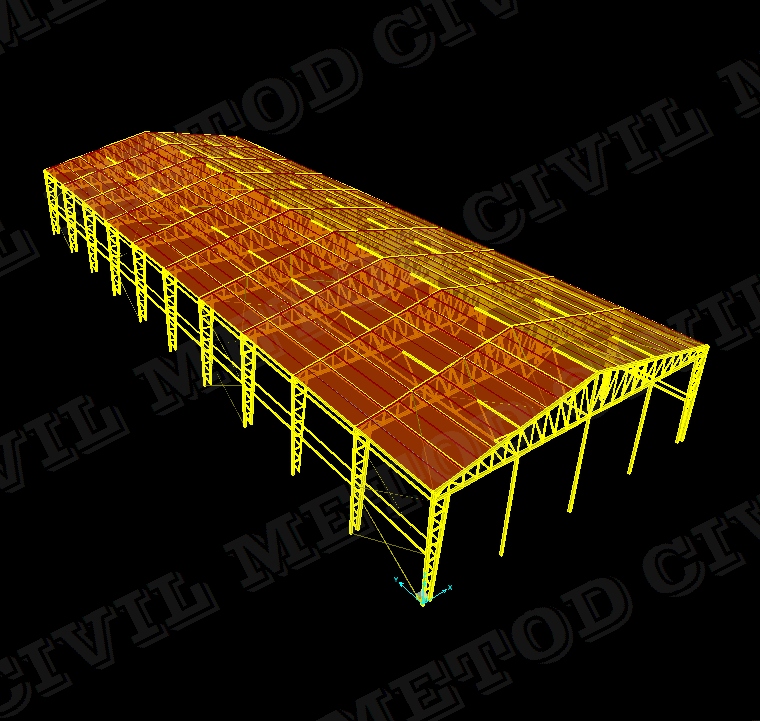

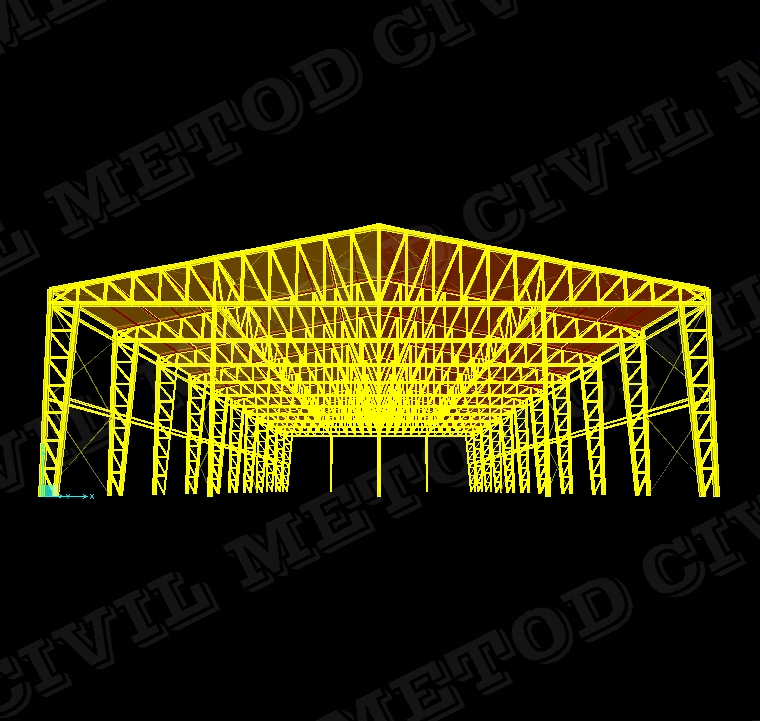

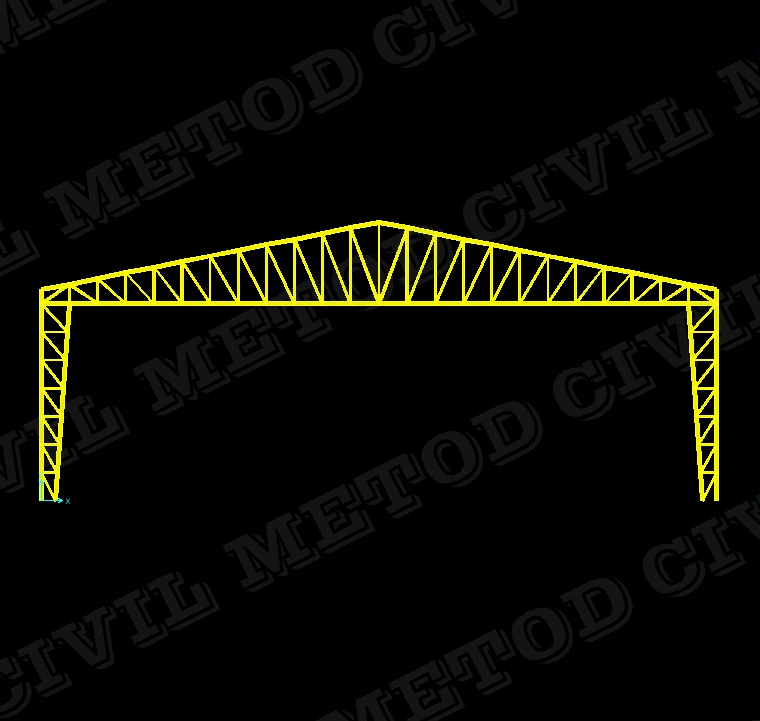

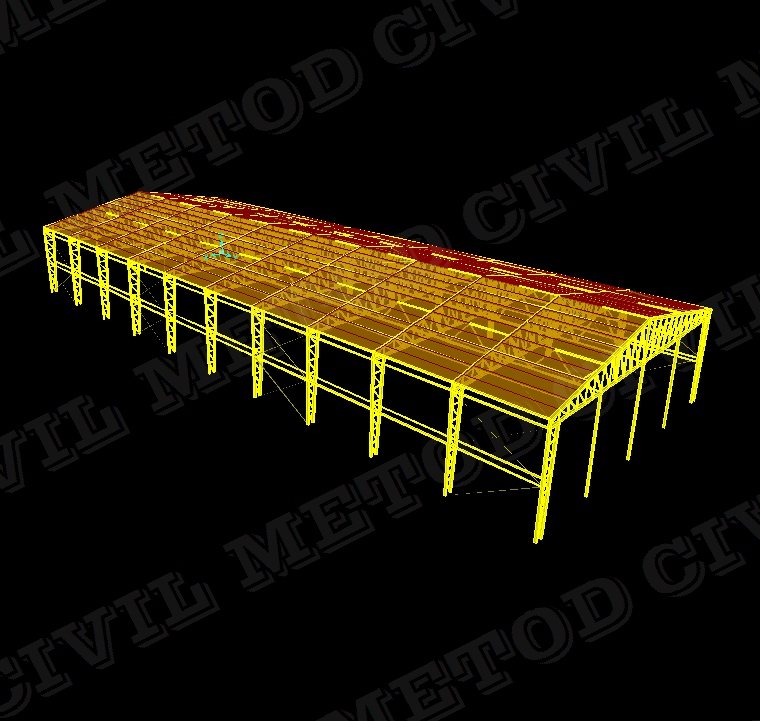

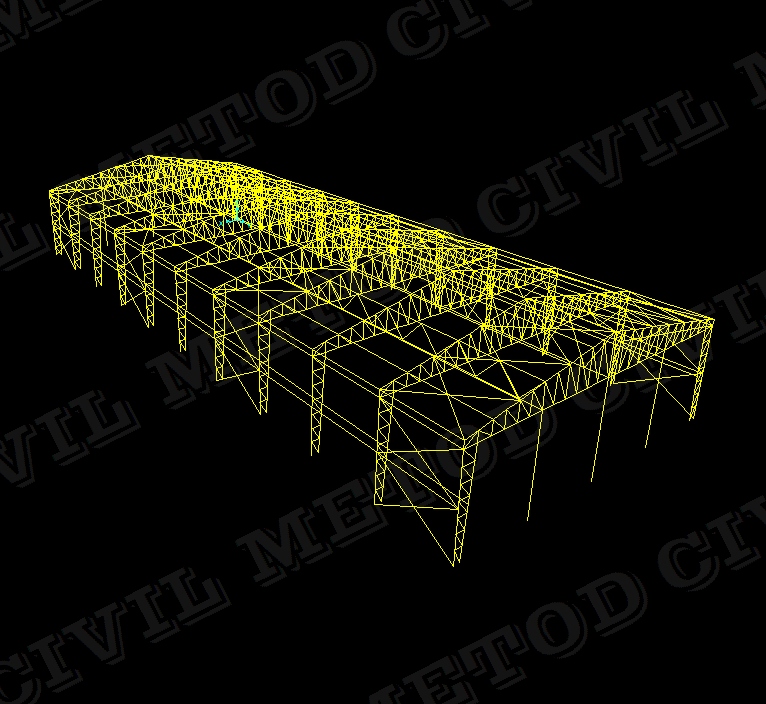

سوله صنعتی خرپایی با پروفیل قوطی به دهانه 2۵ متر در طول 60 متر و ارتفاع ۷ متر

 موقعیت جغرافیایی پروژه

 شهرک صنعتی ورامین

 کاربری

 کارخانه ماشین سازی

 نوع سازه

 فلزی خرپایی

 شیب سقف

 بیست درصد

 نوع سقف سوله

 پوشش سبک (ورق گالوانیزه، پشم شیشه و توری مرغی)

 نوع مقاطع

 پروفیل قوطی

 وزن کل سازه

 33 تن(بدون احتساب سقف )

 وزن هر مترمربع: 23 کیلوگرم

 سیستم باربر جانبی

 جهت عرضی: قاب خمشی متوسط

 جهت طولی: قاب ساختمانی ساده به همراه مهاربند همگرای معمولی

 آیین نامه های مورد استفاده

۱- مبحث ششم مقررات ملی ساختمان برای بارگذاری سوله

 ۲- مبحث هفتم مقررات ملی ساختمان برای طراحی فونداسیون

 ۳- مبحث دهم مقررات ملی ساختمان برای طراحی سوله و اتصالات

 ۴- استاندارد ۲۸۰۰ ویرایش چهارم برای طراحی سوله در برابر زلزله

 ۵- آیین نامه AISC-360 امریکا برای طراحی سوله در نرم افزار

 روش تحلیل

 روش تحلیل مستقیم مرتبه دوم

 نوع اتصالات

 اتصالات لینک های خرپایی جوشی- اتصالات خرپا به ستون پیچی

 روش طراحی

 سوله:LRFD    (مقاومت حدی)

 فونداسیون: ASD(تنش مجاز)

 نرم افزار طراحی

 SAP2000-SAFE2016

 شرح پروژه

• بار زنده اعمال شده برای سقف سوله از نوع سبک و مقدار آن 0.5 کیلونیوتون بر مترمربع می باشد.
• با توجه به دهانه بزرگ خرپا, در طول نیز سه لینک خرپایی در سقف برای مهار جانبی و پیوستگی در نظر گرفته شده است. به همین خاطر فواصل قابها در طول ۶ متر می باشد.
• مقاطع اصلی سوله از پروفیل های قوظی و مهارهای جانبی و سقفی از میلگرد  میباشند.
• این سوله برای بار جانبی باد طراحی شده و برای بار زلزله کنترل شده است.
• فونداسیون سوله به صورت منفرد طراحی شده است
• با توجه به وزن هرمتر مربع (23 کیلوگرم)برای دهانه بزرگ و بدون ستون وسط, بهینه و از لحاظ اقصادی مقرون به صرفه می باشد.

 کنترل های انجام شده

 ۱1- خیز بلند مدت و افتادگی

 ۲- تغییر مکان جانبی نسبی تحت هر دوبار جانبی زلزله و باد

 ۳- ارتعاش سازه
