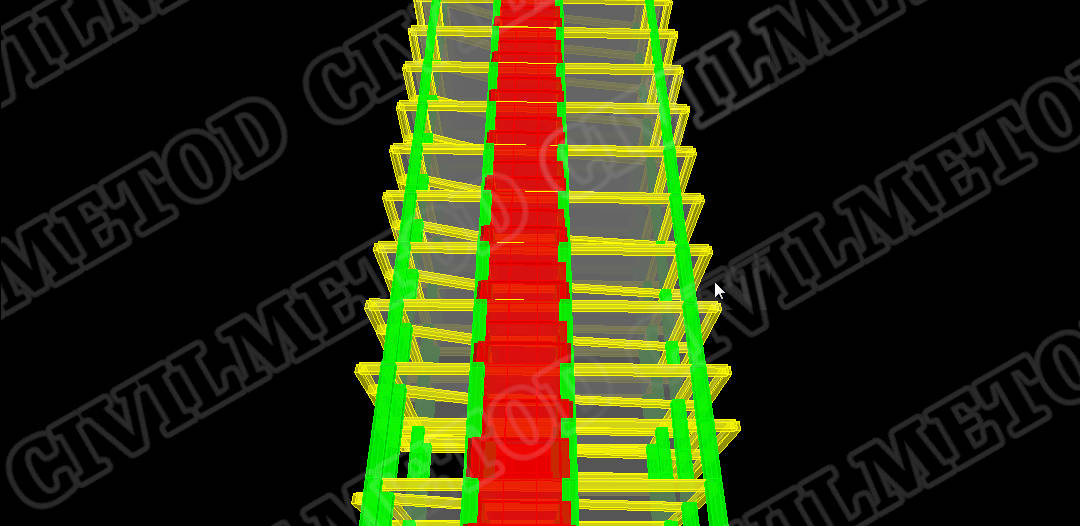

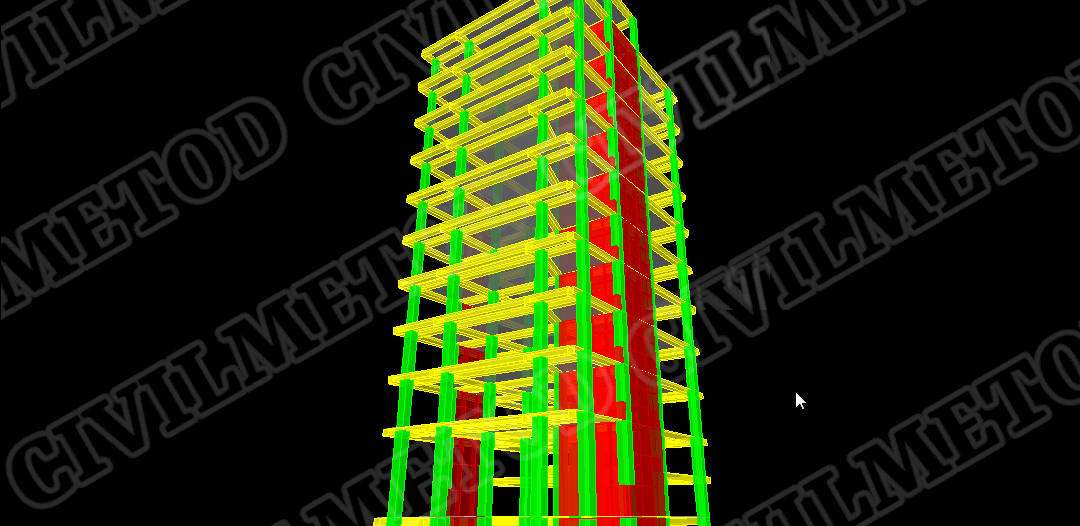

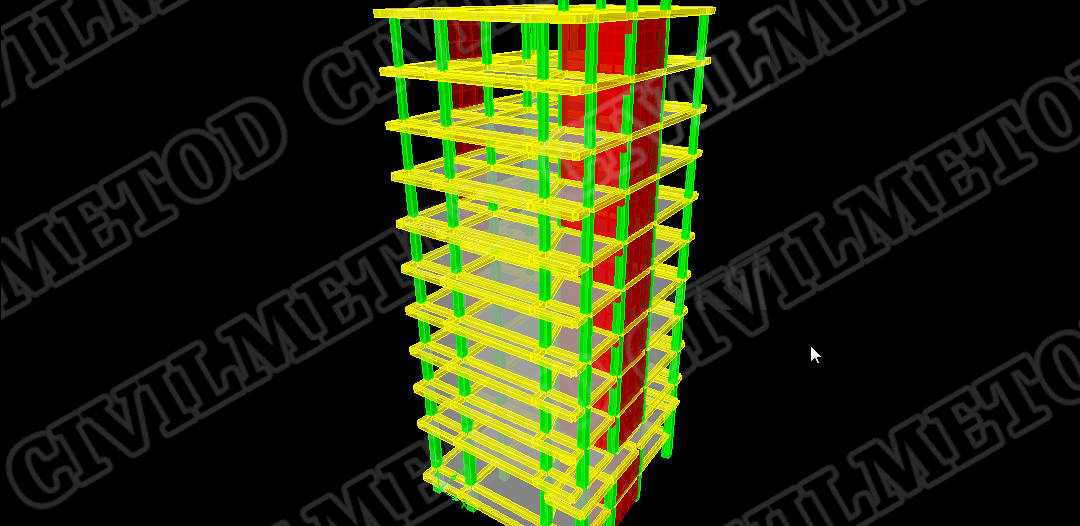

ساختمان بتنی 12 طبقه با سقف تیرچه کرمیت به همراه دیوار برشی

 موقعیت جغرافیایی پروژه

 اردبیل

 کاربری

 تجاری- مسکونی

 ابعاد سازه

 عرض:13.60 متر

 طول:14.10 متر

 ارتفاع: 39.60 متر

 نوع سازه

 بتنی به همراه دیوار برشی

 نوع سقف طبقات

 تیرچه کرمیت

 وزن سازه

 1530 کیلوگرم در هر مترمربع

 سیستم باربر جانبی

 جهت عرضی: قاب خمشی ویژه بتنی به همراه دیوارهای برشی   بتن آرمه

 جهت طولی: قاب خمشی ویژه بتنی به   همراه  دیوارهای برشی بتن آرمه

 آیین نامه های مورد استفاده

 ۱- مبحث ششم مقررات ملی ساختمان برای بارگذاری سازه

 ۲- مبحث هفتم مقررات ملی ساختمان برای طراحی فونداسیون

 ۳- آیین نامه بتن ایران (آبا) برای طراحی سازه بتنی

 ۴- استاندارد ۲۸۰۰ ویرایش سوم برای طراحی ساختمان در برابر زلزله

 ۵- آیین نامه ACI 318-05 امریکا برای طراحی ساختمان در نرم افزار

 روش تحلیل

 روش تحلیل مستقیم مرتبه دوم – دینامیکی طیفی

 روش طراحی

 سازه:LRFD    (حدی نهایی)

 فونداسیون: ASD(تنش مجاز)

 نرم افزار طراحی

  ETABS 9.7.4-SAFE 8.0

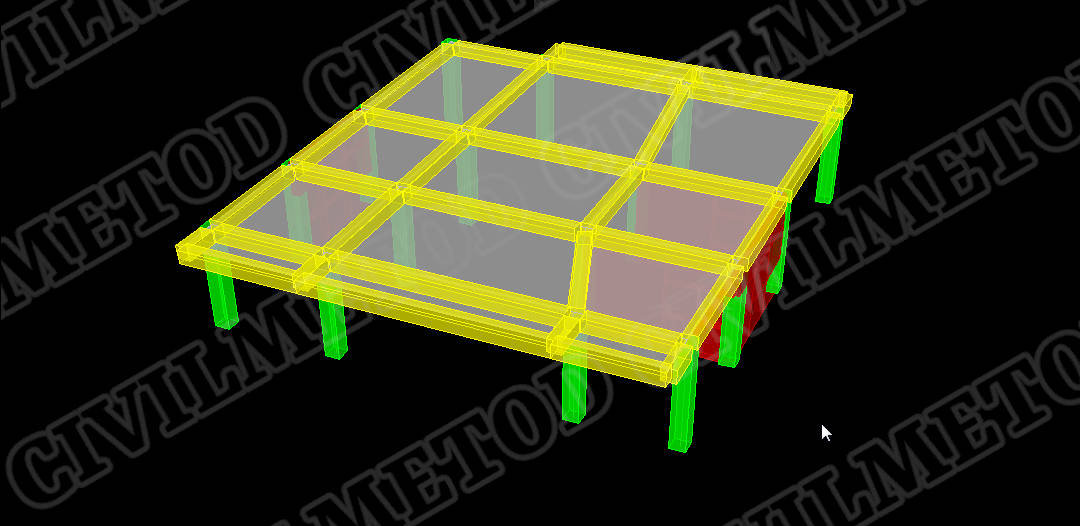

 شرح پروژه

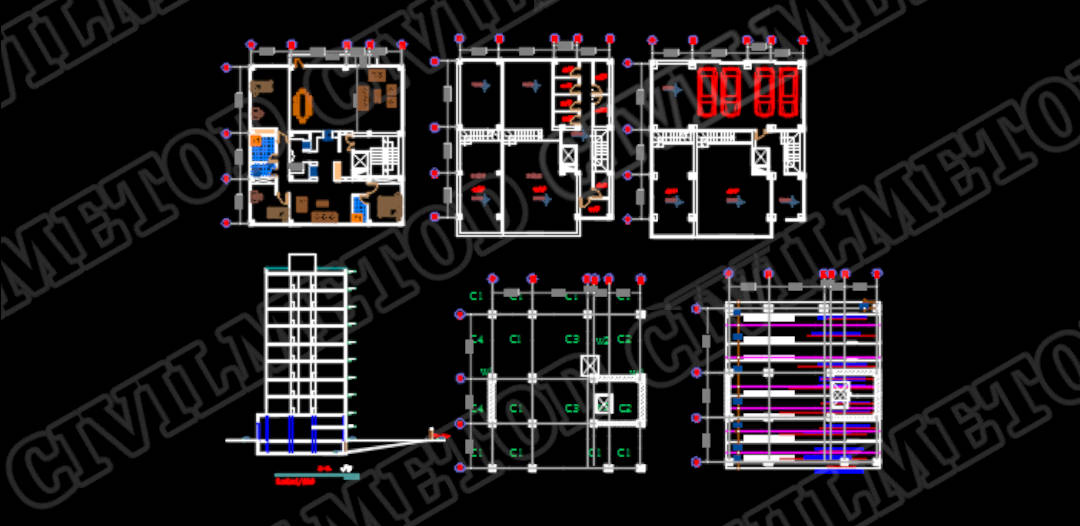

• طراح ارایه شده، مدل اسکلت بتنی یک ساختمان 12 طبقه با کاربری تجاری- مسکونی می باشد که دارای یک طبقه زیرزمین است.
• جمع زیربنا 2359 متر مربع می باشد.
• ارتفاع زیر زمین: 2.80 متر
• ارتفاع تجاری: 5 متر و دارای یک نیم طبقه
• ارتفاع تیپ طبقات مسکونی: 3.20 متر
• سازه از لحاظ هندسی منظم در طبقات می باشد.
• بدلیل وجود طبقه تجاری، احتمال وجود طبقه نرم بررسی شده که دیوار برشی موجود در طبقات باعث افزایش سختی و رد این مساله شده است.

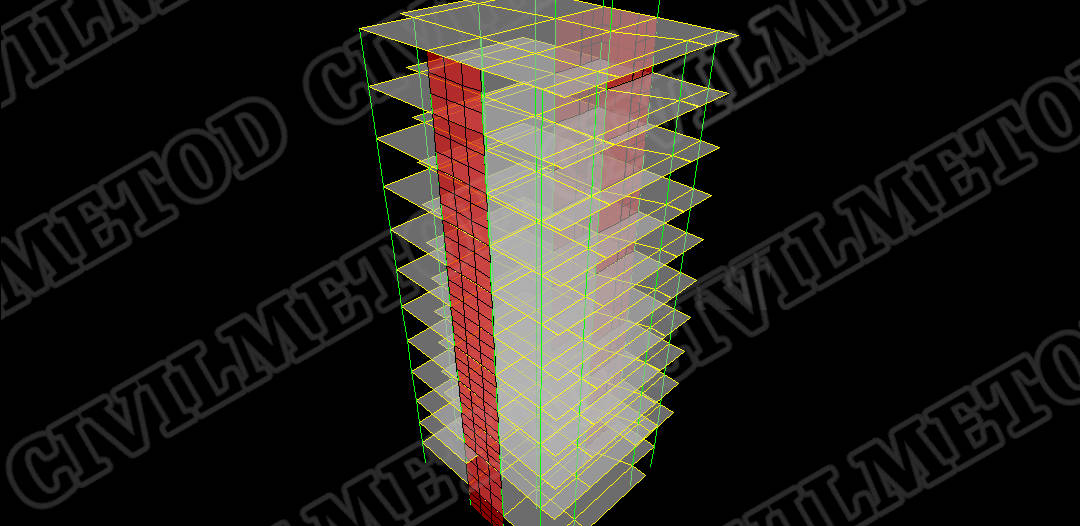

• محل دیوارهای برشی در باکسپله و قاب روبروی آن است.

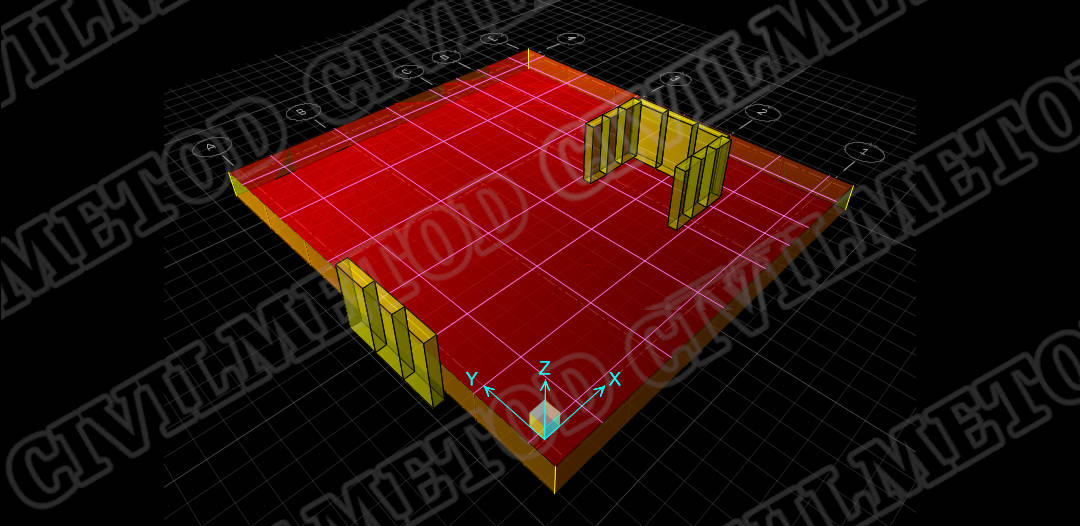

• فونداسیون به صورت رادیه طراحی شده است.
• مقاومت بتن مصرفی برای مقاطع اصلی تیر و ستون و دیوار: 350 و مقاومت 28 روزه بتن: 310 کیلوگرم بر سانتی متر مربع
• مقاومت بتن مصرفی برای فونداسیون : 300 و مقاومت 28 روزه آن: 300 کیلوگرم بر سانتی متر مربع
• مقاومت بتن مگر با عیار 150
• تیپ خاک منطقه: III
• تنش مجاز خاک: 1.50 کیلوگرم بر سانتی متر مربع
• با توجه به محل ساخت: پهنه با خطر نسبی زیاد
• ضریب اهمیت ساختمان: 1
• جهت دسترسی به فایل های محاسباتی این ساختمان از طریق لینک های ارتباطی با ما تماس بگیرید.

 کنترل های انجام شده

 ۱- کنترل نامنظمی هندسی در پلان

 ۲- کنترل دریفت و درز انقطاع

 ۳- کنترل برش چشمه اتصال

 4-کنترل ضابطه 50٪ و 25٪

 5- کنترل برش پانچ در دیوار برشی

 6- کنترل خیز تیرچه
