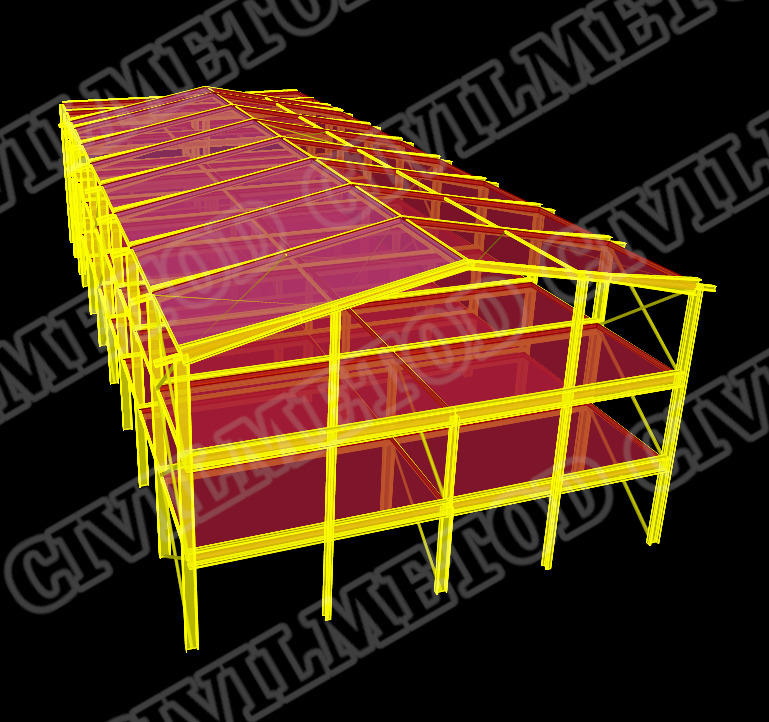

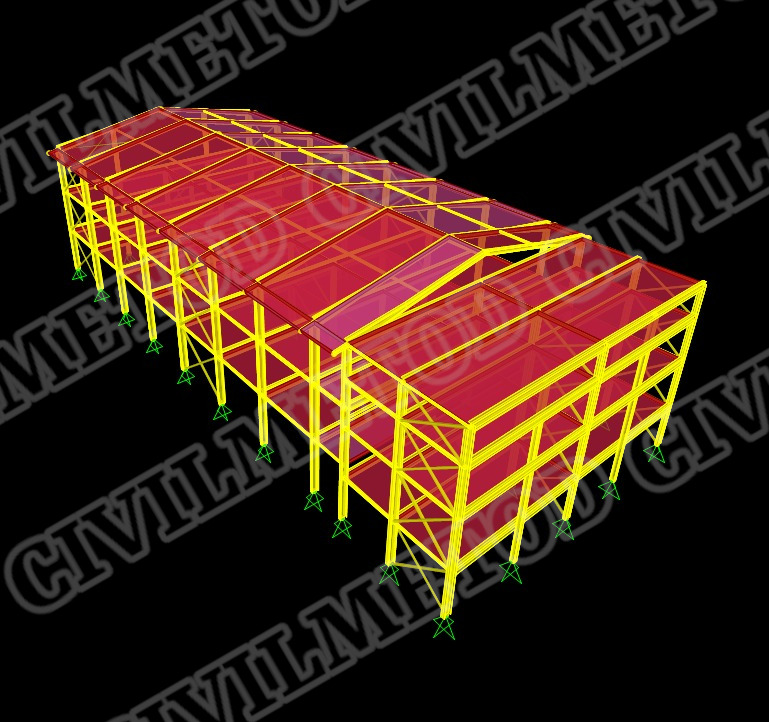

سوله صنعتی تیرورقی سه‌طبقه به دهانه 24 متر در طول 54 متر و ارتفاع 14 متر

 موقعیت جغرافیایی پروژه

 شهرک صنعتی دماوند

 کاربری

 کارخانه تولیدی (تولید نان باران)

 نوع سازه

 فلزی تیرورقی

 شیب سقف

 بیست درصد

 نوع سقف سوله

 پوشش سبک (ورق گالوانیزه، پشم شیشه و توری مرغی)

 نوع سقف طبقات

 تیرچه کرمیت

 وزن کل سازه

 140 تن (بدون احتساب سقف)

 سیستم باربر جانبی

 جهت عرضی: قاب خمشی متوسط

جهت طولی: قاب ساختمانی ساده به همراه مهاربند همگرای ویژه

 آیین‌نامه‌های مورد استفاده

 ۱- مبحث ششم مقررات ملی ساختمان برای بارگذاری سوله

 ۲- مبحث هفتم مقررات ملی ساختمان برای طراحی فونداسیون

 ۳- مبحث دهم مقررات ملی ساختمان برای طراحی سوله و اتصالات

 ۴- استاندارد ۲۸۰۰ ویرایش چهارم برای طراحی سوله در برابر زلزله

 ۵- آیین نامه AISC-360 آمریکا برای طراحی سوله در نرم‌افزار

 روش تحلیل

 روش تحلیل مستقیم مرتبه دوم

 نوع اتصالات

 پیچی

 روش طراحی

 سوله:LRFD  (مقاومت حدی)

 فونداسیون: ASD(تنش مجاز)

 نرم‌افزار طراحی

  SAP2000 -SAFE2016

 شرح پروژه

• این سوله در طول 42 متر به صورت سه طبقه با کاربری تولیدی و در طول 12 متر به صورت ۴ طبقه با کاربری اداری طراحی شده‌است. یک طبقه به صورت زیرزمین با کاربری پارکینگ با ارتفاع 4- متر و دو طبفه بالای تراز صفر زمین در نظر گرفته‌شده‌است.
• بار زنده اعمال‌شده برای طبقات صنعتی و اداری این سوله به ترتیب 1000 و 250 کیلونیوتون بر مترمربع می‌باشد.
•  باتوجه‌ به طراحی با یک ستون وسط و طول بلند المانها،‌ از مقاطع غیرمنشوری برای تیرهای طبقه همانند ستونها و رفترهای سقف استفاده شده‌است.
• باتوجه به وجود طبقات و همچنین طول بلند ستونها، این سوله هم برای بار جانبی باد و هم بار لرزه‌ای طراحی و کنترل شده‌است.
• فونداسیون این سوله باتوجه به وجود طبقات وکاهش هزینه‌ها به صورت نواری درنظر گرفته شده‌است.
• همچنین باتوجه به تراز ارتفاعی متفاوت در قاب مشترک بین بخش اداری و تولیدی، این ستونها برای بحث ستون کوتاه بررسی‌شده‌است.

 کنترل‌های انجام‌شده

۱ - خیز بلندمدت و افتادگی

 ۲- تغییرمکان جانبی نسبی تحت هر دوبار جانبی زلزله و باد

 ۳- ارتعاش سازه

 4- تشکیل ستون کوتاه
