تابلوهای تبلیغاتی
در این مقاله به معرفی انواع تابلوهای تبلیغاتی و اجزای تشکیل دهنده آن پرداخته شده است. تابلوهای تبلیغاتی(بیلبوردها)، با کاربردهای گسترده‌ای که برای انواع تبلیغات دارند، در داخل و خارج شهرها معمولا در ابعاد و اندازه‌های متنوع اجرا و نصب می‌شوند.
دسته دوم: سازه‌های فولادی A-Frame
دسته سوم: فولادی چند دکلی(Multi-Mast)
دسته چهارم: تابلوهای تک پایه (Monopole)
یک تابلو تبلیغاتی در فضای باز به شکل بیلبورد حداقل از یک صفحه نمایش و چارچوب پشتیبانی تشکیل شده است. بیلبوردها ممکن است مستقل باشند، روی ساختمانها نصب شوند یا به سازه‌های دیگر متصل شوند. بیلبوردهای مدرن مطابق با استانداردهای مهندسی هستند و از فولاد ساخته می‌شوند، در حالی‌که سازه‌های بیلبوردهای قدیمی از چوب یا قاب‌های آهنی زاویه‌دار ساخته می‌شدند. یک بیلبورد ممکن است کوچکتر از اندازه مجاز باشد که اجازه می‌دهد تا یک فضا درسطح منطقه مجاز اضافه شود.
چیدمان معمولی نمایشگرهای بیلبوردها عبارتند‌از: نمایشگر تک، پشت به پشت، به صورت V، کنارهم، پشته‌ای و نمایشگرهای سه‌گانه.
اجزای تشکیل دهنده بیلبوردها به طور کلی به چند دسته تقسیم می‌شوند:
۱- فونداسیون 2- پایه 3- صفحه نمایش
4- راهرو و نردبان عبور 5- کلیپس و سپری تابلو 6- رویه تابلو
7- سیستم روشنایی و نورپردازی
1- فونداسیون
وظیفه اصلی فونداسیون در بیلبوردها، تامین پایداری سازه‌ای تابلو در برابر بارهای باد و زلزله احتمالی می‌باشد. بدین صورت‌که با تامین وزن اضافی مرده و همچنین افزایش بازوی لنگر مقاوم، در جهت تامین پایداری سیستم عمل خواهد کرد. فونداسیون این تابلوها باید با دقت بالا و براساس بارهای وارده طراحی و اجرا شوند.
2- پایه
این قسمت از بیلبورد وظیفه انتقال نیروهای ثقلی و جانبی صفحه نمایش به فونداسیون را برعهده دارد. بسته به نوع معماری و شرایط ابعادی و هندسی تابلو از انواع خرپایی یا تک پایه و یا ترکیبی می‌باشد.
3- صفحه نمایش
این قسمت از بیلبورد شامل قاب فلزی می‌باشد که بصورت شبکه‌ای اجرا می‌شود و روی آن با ورق فلزی پوشیده و طرح روی آن نصب می‌شود. صفحه نمایش ممکن است بصورت یک، دو یا سه طرفه اجرا شود. این قسمت از سازه وظیفه جمع‌آوری بارهای سطحی نظیر باد را برعهده دارد. المان‌های شبکه‌ای این بخش، دهانه باربر ورق فلزی را کمتر کرده و منجر به افزایش مقاومت آن در برابر باد خواهند شد.
4- راهرو و نردبان عبور
این بخش از تابلوها برای عبور و مرور نصابان پرده آکهی تعبیه شده است. این راهروها و نردبانها باید به‌صورت مهندسی و ایمن برای تردد نصاب رویه تابلو درنظر گرفته و ساخته شود.
5- کلیپس و سپری تابلو
سپری تابلو در چهار وجه خارجی صفحه نمایش آگهی و برروی فریم نصب می‌شود ودر زمان نصب، رویه تابلو را بوسیله آن می‌کشند تا رویه صاف و یکدست باشد. بعضی از سازندگان بجای سپری از چوب و برای نصب رویه نیز از منگنه بزرگ استفاده می‌کنند که باعث ایجاد چروک در تابلو می‌شود.
6- رویه تابلو
رویه تابلو محل درج آگهی می‌باشد که قبلا بر روی پارچه اجرا و توسط نصاب تابلو برروی صفحه نمایش آگهی چسبانیده می‌شد. امروزه برروی بنر-فلکس ویا استیکر چاپ و جهت دید عموم به نمایش گذاشته می‌شود.
7- سیستم روشنایی و نورپردازی
در هر تابلوی تبلیغاتی، تقریبا برای هر یک مترونیم، یک پروژکتور لازم است. نورپردازی تابلوها نباید به‌گونه‌ای باشد که تابش مستقیم روی ساختمانها و کاربری‌های اطراف داشته باشد. شدت نور تابلوها در هر نقطه از معابر عمومی یا فضاهای ساختمان یا ملک مجاور نباید بیش از یک شمع بر فوت مربع باشد.
برای اهداف ارزیابی، بیلبوردها براساس مصالح ساختمانی مورد استفاده و هندسه آن به ۴ دسته گروه‌بندی می‌شوند. این چهاردسته شامل سازه‌های چوبی، سازه‌های فولادی Aشکل، فولاد چند دکلی و تک پایه است.
این دسته از بیلبوردها با پایه‌های چوبی یا چوب ابعادی به عنوان تکیه‌گاه ثانویه (قاب A) با یک راهروی چوبی یا فلزی و یک صفحه نمایش منفرد ساخته می‌شود. تکیه‌گاهها ممکن است در زمین فرو رفته باشند. ممکن است فونداسیونی از بتن مسلح یا شن وجود داشته باشود. نور در صورت وجود، فلورسنت یا بخار جیوه است. این بیلبوردها در کشور ما کاربرد زیادی ندارند.

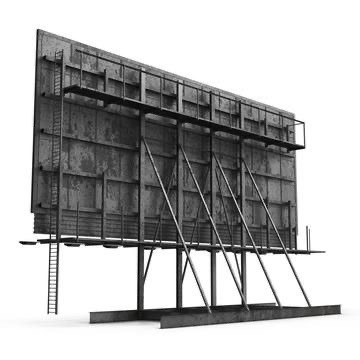

دسته دوم: سازه‌های فولادی A-Frame
این دسته از بیلبوردها با تکیه‌گاههای نبشی یا فولادی زاویه‌دار با قاب فلزی، یک صفحه نمایش تکی و یک قسمت الحاقی جهت عبورو مرور افراد (cat walk) ساخته می‌شود. تکیه‌گاهها ممکن است در زمین فرورفته باشند. فونداسیون این سازه‌ها از بتن مسلح یا شن در نظر گرفته می‌شود. نور، در صورت وجود، فلورسنت یا بخار جیوه هست.

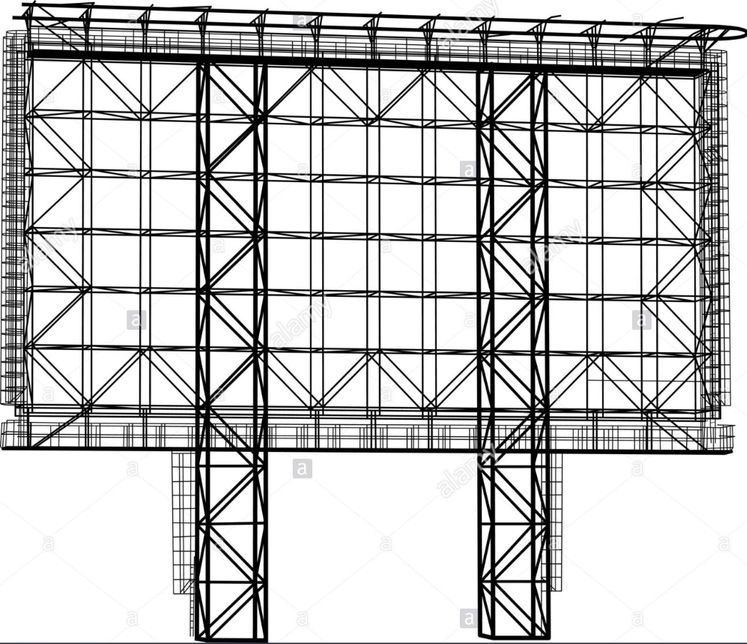

دسته سوم: فولادی چند دکلی(Multi-Mast)
این سازه‌ها از پایه‌های فولادی بصورت خرپایی تشکیل شده است. این سازه‌ها به صورت جان باز (مشبک) بوده و سطح بارگیر باد کمتری نسبت به انواع پایه‌های توپر دارند. نور، در صورت وجود، فلورسنت یا بخار جیوه هست.

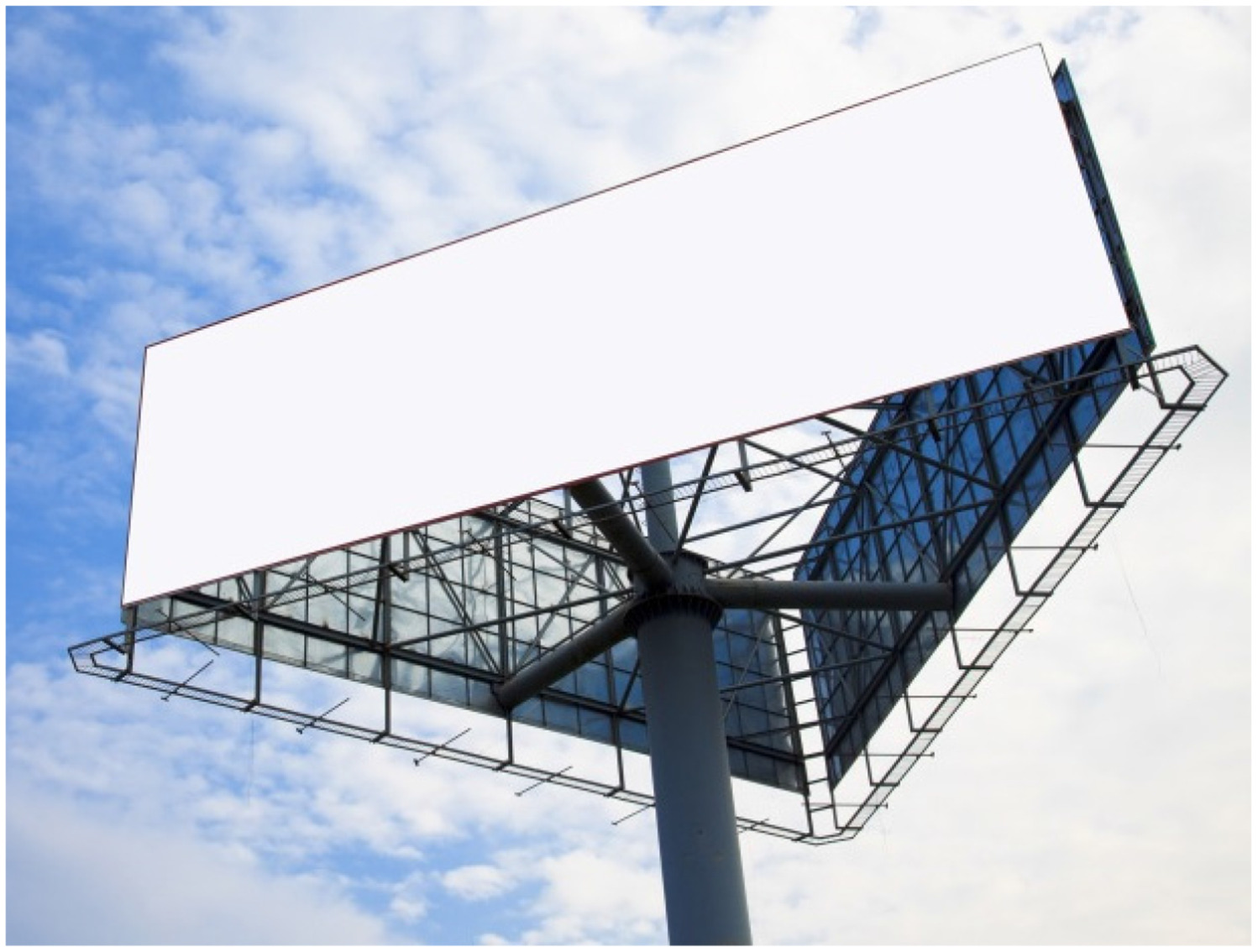

دسته چهارم: تابلوهای تک پایه (Monopole)
این دسته از بیلبوردها با تکیه‌گاههای فولادی لوله‌ای با قطرهای مختلف، به همراه اعضای قاب فولادی، کت واک فلزی و یک صفحه نمایش تکی ساخته شده‌اند. فونداسیون بتنی است. نور فلورسنت یا بخار جیوه است.
برای مشاوره و طراحی انواع تابلوهای تبلیغاتی می‌توانید با ما در ارتباط باشید.
- Bilboard Structures Valuation Guide,2015, North California Department of Revenue Local Government Division Property Tx Search
- طراحی سازه تابلو تبلیغاتی، اسماعیل محمدخانی.
- طراحی سازه‌های صنعتی، امیرحسین نامی.
